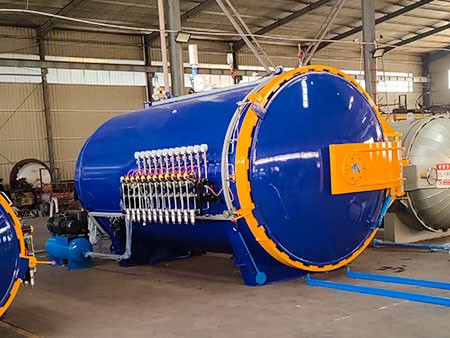

高壓熱壓罐是一種能實現溫度、壓力、真空、冷卻、循環等工藝參數時序化、實時在線控制的系統設備，主要用于各種樹脂基復合材料構件和非金屬膠接構件的固化成型。以下是關于高壓熱壓罐的詳細介紹：

　　結構組成

　　1. 密封罐體：通常為一端封閉、另一端開門的圓柱體，由罐體、罐門機構、高溫風機、風道板隔熱層等構成，形成耐高壓、高溫的空間。

　　2. 安全聯鎖裝置：由壓力自動聯鎖、手動聯鎖、超壓報警裝置組成，確保設備運行安全。

　　3. 快開門裝置：多采用手動或自動快開門設計，如手動電動兩用快開門，停電時也能正常開啟和關閉罐門。

　　4. 密封裝置：罐門一般采用硅膠充氣式密封，可耐受高溫、高壓，形成密閉空間。

　　5. 壓力系統：由壓縮機、儲氣罐、壓力控制閥、管路、壓力變送器和壓力表等組成，負責壓力的傳送與控制，罐內壓力可達1.52.5MPa，誤差不大于0.05MPa，部分還設有安全防爆裝置。

　　6. 加熱系統：常見的由不銹鋼電熱管、高溫風機、風道板、隔熱層、溫控系統組成，加熱功率需滿足腔體的溫度要求及升溫速率的要求。

　　7. 溫度循環系統：主要由循環風機、導風板、導流罩組成，作用是加速熱流傳導和循環，使罐內形成均勻溫度場。

　　8. 真空系統：由真空泵、管路、真空表和真空閥組成，為封裝的復合材料預制件提供真空條件，通常有多個真空管接頭以滿足成型工藝需求。

　　9. 自動控制系統：一般采用PLC控制系統或結合模糊控制等，實現對壓力、溫度、冷卻等工藝參數的全程高精度控制與實時記錄。

　　工作原理：將預浸料按鋪層要求鋪放于模具上，并密封在真空袋中后放入熱壓罐內。通過壓力系統向罐內充入壓縮空氣、惰性氣體或混合氣體進行加壓，使作用在真空袋表面各點法線上的壓力相同，保證構件在均勻壓力下成型、固化。加熱系統對罐內氣體進行加熱，加熱后的氣體在溫度循環系統的作用下高速循環，使罐內各點氣體溫度基本一致，為復合材料的固化提供適宜的溫度環境，在溫度和壓力的共同作用下，完成材料的固化反應。

　　應用領域

　　航空航天領域：用于制造飛機的機翼、垂尾、前機身、整流罩、機載雷達罩等，以及大型運載火箭的殼體、發動機殼體、衛星星體、太陽能帆板等。

　　汽車領域：可生產汽車的車身覆蓋件和車身結構件，如機蓋內外板、車門內外板、頂蓋、翼子板、門檻梁、B柱等。

　　軌道交通領域：能制造枕梁、邊梁、復合材料高速列車及地鐵門窗等。

　　其他領域：在兵器工業中制造防護裝甲、兵器、頭盔等；電子工業中制造衛星天線及其支撐結構、太陽能電池翼和外殼等；醫學領域制造醫用X光機、CT機的機架和矯形支架等；體育娛樂方面制造球拍、跳桿、高爾夫球桿、賽艇等；風力發電領域制造大型葉片等。

　　優缺點

　　優點：罐內壓力和溫度均勻，能保證成型零件質量穩定，力學性能可靠；適用范圍廣，可成型各種復雜結構及不同尺寸的零件，模具相對簡單，效率高；對復合材料制件的加壓靈活性強，可生產不同外形的制件。

　　缺點：系統龐大，結構復雜，屬于壓力容器，投資建造費用高；每次固化需耗費大量?jī)r(jià)格昂貴的真空袋、密封膠條等輔助材料，且能耗大。
